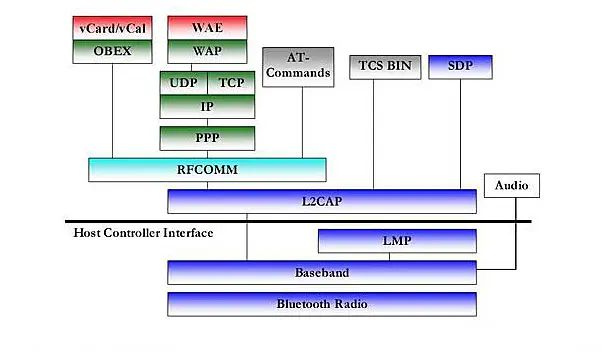

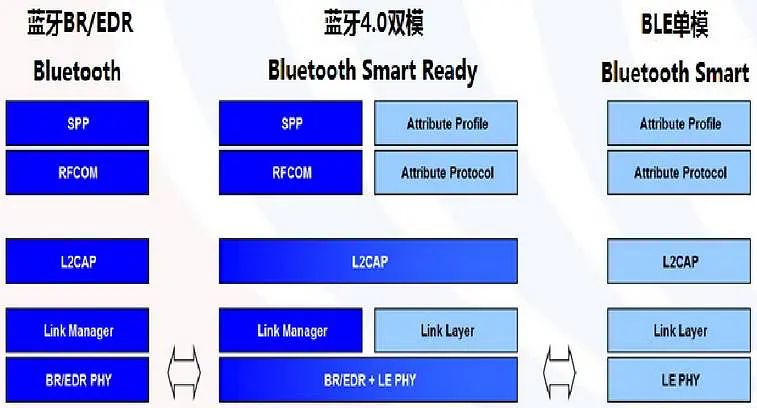

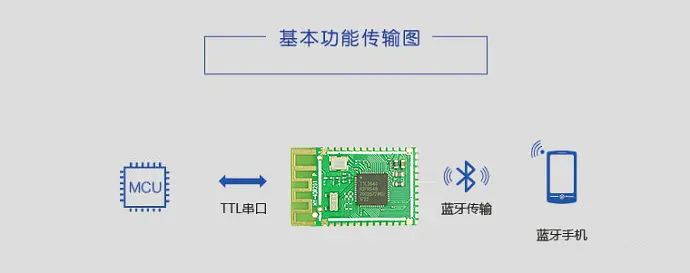

藍牙模塊基礎知識介紹(一)發表時間:2021-05-06 16:09 隨著近年來藍牙技術的不斷發展,在功耗不斷降低的情形下,藍牙的傳輸速率也不斷地得到提高,使藍牙的應用范圍更加廣泛。但若想設計一套完善的藍牙系統,就必須充分掌握藍牙的相關技術知識,如:射頻設計、協議堆棧、系統集成及藍牙模塊的選型等方面的專門知識。本文將介紹其中藍牙模塊基礎知識。 1、數據透傳 藍牙模塊可以通過串口(SPI、IIC)和MCU控制設備進行數據傳輸。 藍牙模塊可以做為主機和從機。主機就是能夠搜索別的藍牙模塊并主動建立連接,從機則不能主動建立連接,只能等別人連接自己。 2、低功耗 低功耗藍牙(Bluetooth Low Energy),簡稱BLE。藍牙低能耗無線技術利用許多智能手段最大限度地降低功耗。 藍牙低能耗架構共有兩種芯片構成:單模芯片和雙模芯片。藍牙單模器件是藍牙規范中新出現的一種只支持藍牙低能耗技術的芯片——是專門針對ULP操作優化的技術的一部分。藍牙單模芯片可以和其它單模芯片及雙模芯片通信,此時后者需要使用自身架構中的藍牙低能耗技術部分進行收發數據。雙模芯片也能與標準藍牙技術及使用傳統藍牙架構的其它雙模芯片通信。 注:按應用可分為數據藍牙模塊和語音藍牙模塊,前者完成無線數據傳輸,后者完成語音和立體聲音頻的無線數據傳輸。 3、藍牙協議組成 藍牙協議體系中的協議按SIG的關注程度分為四層: (1)核心協議:BaseBand、LMP、L2CAP、SDP; (2)電纜替代協議:RFCOMM; (3)電話傳送控制協議:TCS-Binary、AT命令集; (4)選用協議:PPP、UDP/TCP/IP、OBEX、WAP、vCard、vCal、IrMC、WAE。 除上述協議層外,規范還定義了主機控制器接口(HCI),它為基帶控制器、連接管理器、硬件狀態和控制寄存器提供命令接口。藍牙模塊廠家在上圖中可見,HCI位于L2CAP的下層,但HCI也可位于L2CAP上層。 藍牙核心協議由SIG制定的藍牙專用協議組成。絕大部分藍牙設備都需要核心協議(加上無線部分),而其他協議則根據應用的需要而定??傊?,電纜替代協議、電話控制協議和被采用的協議在核心協議基礎上構成了面向應用的協議。 |
